  • 传统的真空电阻炉的温度控制基本使用带工艺曲线的PID调节器+电力调整器的模式。我公司为此种控制方式提供一种新的控制及监控方式。
  •
  • 控制仪表:N3000,显示精度0.2%(PT100),0.25%(热电偶)。
  •
  • 控制输出:继电器、4-20mA及固态继电器用户自选(无需硬件改动)。
  •
  • 工艺曲线:7*7步曲线设定,可随意链接下一组工艺曲线。
  •
  • 模拟发送:4-20mA模拟发送
  •
  • 遥控输入:4-20mA遥控输入。
  •
  • 电力调整器:三相PAC03I或PAC30A,三相三线制或三相四线制(用户声明),接受4-20mA信号,分辨率0.2°。
  •

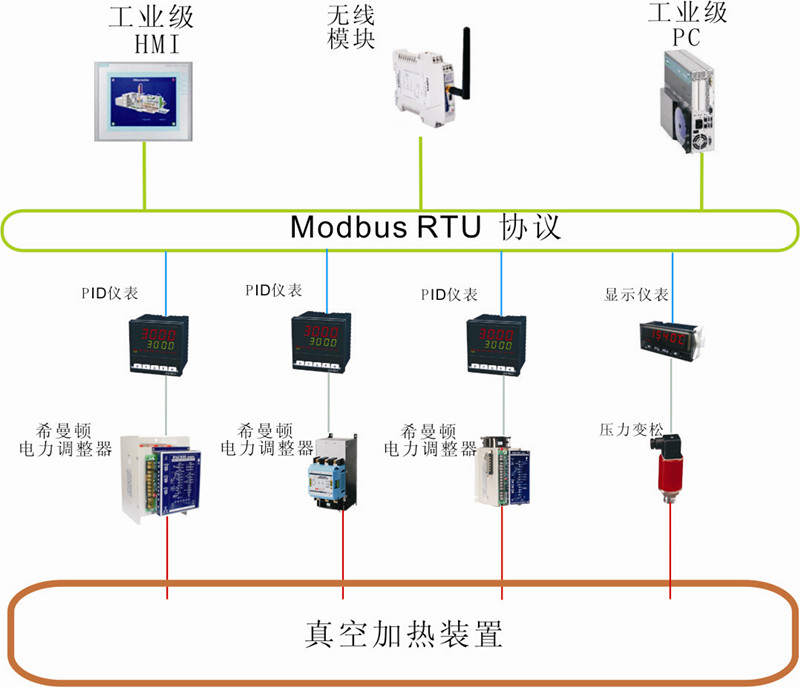

  • 由温度控制器、电力调整器、加热元件及测温元件构成一个回路单元。

通过Modbus RTU方式将温度值同时下载到三台或多台仪表,形成多回路同时启动,同时控制。设备压力通过压力变送器进行采集、变送,通过显示仪表N1540进行显示,经Modbus RTU采集到上位机进行显示。上位机可通过Modbus RTU/RS485采集到上位机,亦可通过 WS10将Modbus 协议转换成TCP/IP协议进行传输;或通过Airgate直接将RS485转换成802.11.15进行无线传输,方便移动监测设备的监测。
